产品概述

智能采集器通过 HBSCANRS485 总线与空调通讯 总线连接，采集空调内外机的运行状态及监控空调运 行。同时经过 RS485 通信采集智能电量仪测量的空调 电压、电流和功率。然后将采集到的所有信息经过处理 器处理，通过 LoRa 或 CAN 总线上传到智能主机。当 用户需要更改空调信息时，智能主机通过 LoRa 或 CAN 总线将信息传输给智能采集器，智能采集器通过总线控制空调。

功能特点

控制空调

智能采集器会通过空调自身的通讯总线，控制空调运行，包括:空调开关、运行模式、温度、风量等。

采集空调状态

智能采集器会通过空调自身的通讯总线，采集空调室内机的运行信息，包括:空调开关状态、运行模 式电子膨胀液开度，空调容量、有效运行时间等

采集智能电量仪的参数

智能采集器通过 485 协议与智能电量仪通讯，获取智能电量仪采集的数据，包括空调电压、电流、 功率等。

支持 LoRa 协议

智能采集器支持 LoRa 协议。

支持 CAN 协议

智能采集器支持 CAN 协议。

显示说明

显示面板

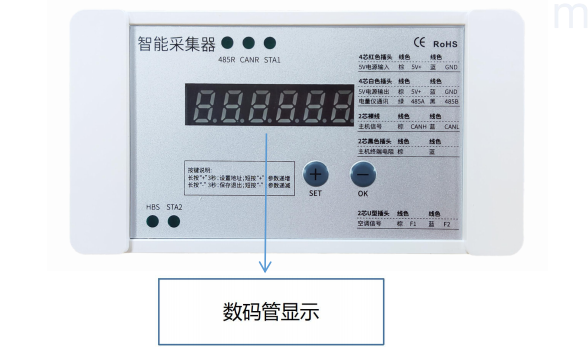

智能采集器数码管如图所示

画面说明

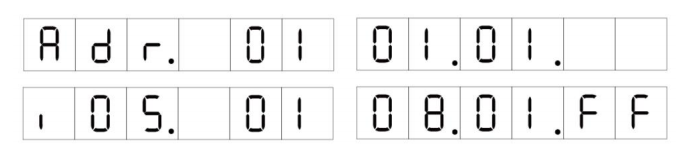

智能采集器数码管如图所示

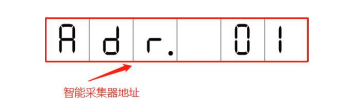

采集器地址（下图为地址 1）

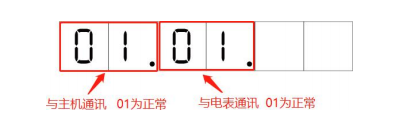

智能采集器通讯信息（下图为与主机通讯正常，与电表通讯正常）

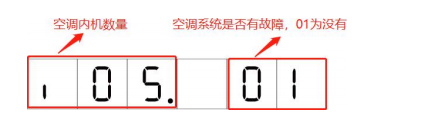

空调内机数量及故障信息（下图室内机数量 5，空调系统没有故障）

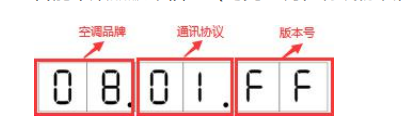

智能采集器版本信息（约克空调，有线协议，FF 版本）

安装及接线说明

智能采集器使用接插件的接线方式简单可靠，方便用户使用。

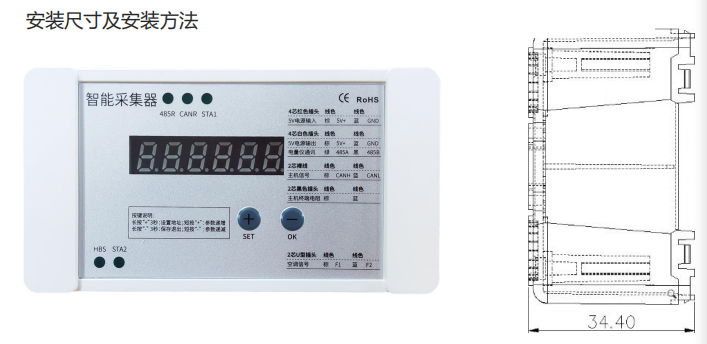

安装方式：非导轨式安装，通过扎带固定到空调室外机机箱内，或通过背板固定安装（背板需另购）。

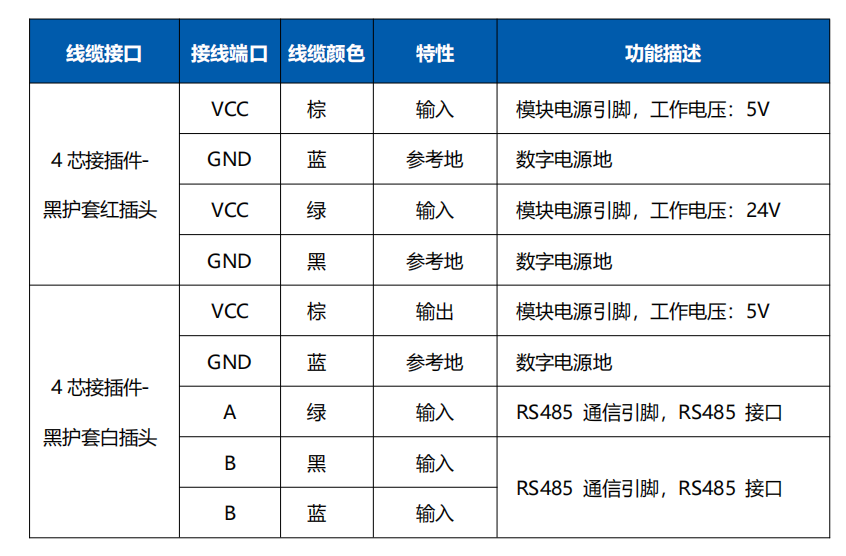

接口定义

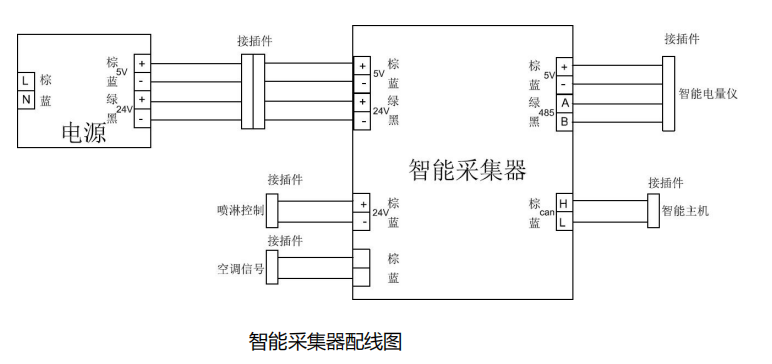

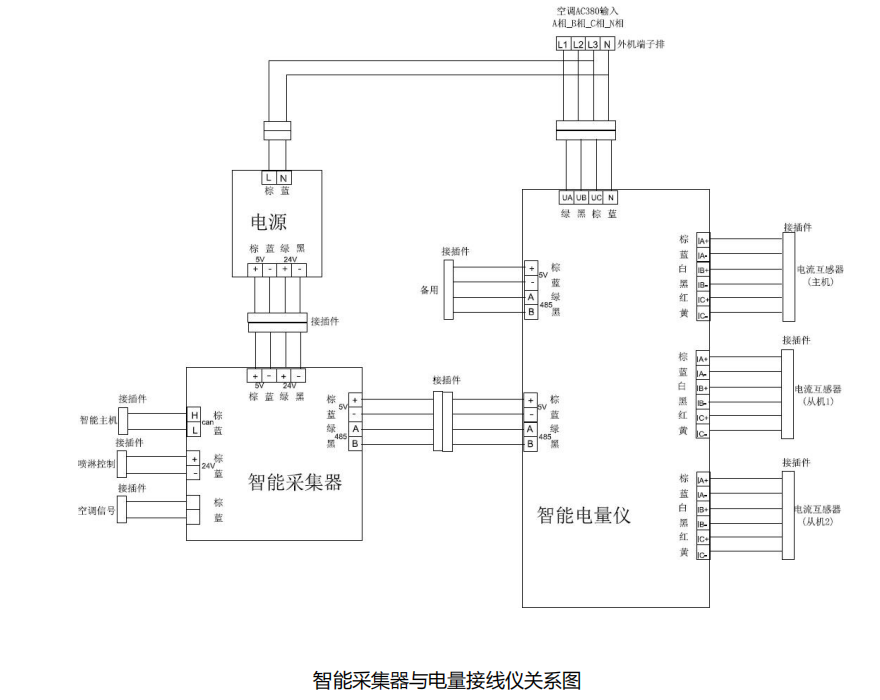

接线示意图
