产品概述：

DTSU2319型三相四线电子式电能表（导轨）是新一代电能计量产品。符合GB/T17215.321-2021和DL/T645-2007标准设计，并且采用先进微电子技术及SMT生产工艺制造。该电能表的用途是对额定电压为3×220/380V、额定频率为50Hz的单相有功电能进行计量，并可按照客户需求选配分时计时有功电能功能。

适用范围：

适用于具有主站预付费、集中远程抄表需求并且电表安装比较集中的居民、 小商铺、写字楼内部分户计量等单相用户。

功能特点：

u计量功能

具有正向、反向有功电能量计量功能。具有分时计量功能；有功电能量应对尖、峰、平、谷等各时段电能量及总电能量分别进行累计、存储；不应采用各费率或各时段电能量算术加的方式计算总电能量。具有计量分相有功电能量功能；不应采用各分相电能量算术加的方式计算总电能量。

u费率、时段功能(可选)

至少应支持尖、峰、平、谷四个费率。应具有两套可以任意编程的费率和时段，并可在设定的时间点起用另一套费率和时段。每套费率时段全年至少可设置2个时区；24小时内至少可以设置8个时段；时段最小间隔为15分钟，且应大于电能表内设定的需量周期；时段可以跨越零点设置。各时段设置按时间从小到大排列。

u通信功能

电能表具有一个RS485接口（标配），对于NB或4G导轨表，会另带NB-IoT或4G通信。用户可从通信接口获取电能表各种数据。通信协议符合部颁DL/T 645-2007多功能电能表通信规约。

u脉冲输出功能

电能表具备与所计量的电能成正比的LED脉冲和电脉冲输出功能。光测试输出装置的特性符合GB/T 17215.211-2021的要求。电测试输出装置的特性符合GB/T 15284-2022的要求。

脉冲宽度：80ms±16ms。电脉冲输出口特性：在有脉冲输出时，通过5mA电流时脉冲输出口的压降不高于0.8V；在没有脉冲输出时，脉冲输出口直流阻抗不小于100kΩ。。

u费控功能

内置继电器可选配，支持明文远程拉合闸控制功能，对用户进行远程通断电控制；支持跳闸、合闸、事件清零等。

u过载拉闸功能

电能表应具备过载拉闸功能。当电能表发生过载时，应记录各相过载总次数、总时间，最近10次过载的持续时间。

u显示功能：

电能表具有自动循环显示功能。表计在运行一定时间后，自动切换到下一屏的显示，循环显示间隔时间为：5秒。循环显示可设（自动循显）。

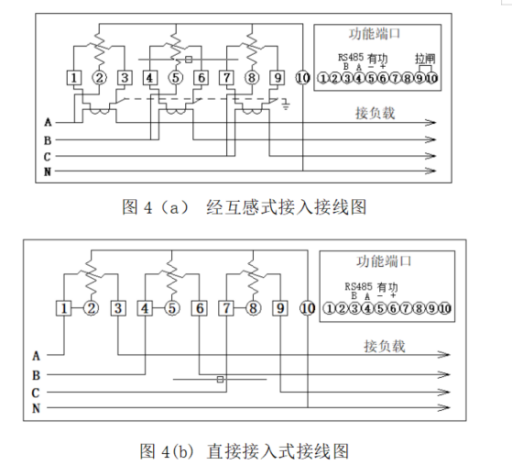

产品及接线端子图：
