产品概述：

本款产品采用超低功耗大规模集成电路技术，严格按照IEC62059标准要求进行可靠性设计，所选用的元器件皆为国际知名品牌的高品质器件并且都经过严格的选型实验，并经过国家电网大规模应用，稳定可靠。本款产品支持正反向计量，具备执行分时或阶梯电价计费功能。符合国家电网公司2013版技术规范。

适用范围：

适用于具有主站预付费、集中远程抄表需求并且电表安装比较分散的普通建筑、 中小型工商业等用电用户。

功能特点：

u计量功能

具有正、反向有功电能量、四象限无功电能量计量功能，并可据此设置组合有功和组合无功电能量。

u分时计量功能

支持尖、峰、平、谷四个费率；内置两套时区表、两套日时段表，可以按需编程配置，并可设定两套时区表切换时间和两套日时段表切换时间，实现相互切换；4小时内可设置14个时段，时段最小间隔为15分钟，可以跨越零点设置；支持公休日设置，可设置254个节假日。

u测量功能

能测量电压、电流、功率以及功率因数等电网参数；具有正反向有功、四象限无功最大需量测量功能。

u数据存储功能

支持多种冻结方式，包括：日冻结、整点冻结、定时冻结、瞬时冻结、约定冻结。

u事件记录功能

分别记录最近10次掉电、编程、校时、开表盖、跳闸、合闸、事件清零、电表清零、恶性负载（可选配，默认该功能关闭）。

u用户交互界面

采用大屏幕液晶显示，提供丰富的图形或文字提示信息；显示内容可通过按键循环查询， 显示项目可通过通信口按需配置；提供液晶背光，方便查看。支持停电唤醒功能，能通过按键或非接触方 式唤醒电能表，实现屏幕显示抄读电量和红外通信口抄读电量等数据。

u通信功能

具备1路远红外通讯接口、1路RS-485通讯接口、NB-IoT/4G远程通信接口，三路通讯端口互相独立。通讯规约符合DL/T645-2007及其备案文件。

u费控功能

内置继电器可选配，支持明文远程拉合闸控制功能，对用户进行远程通断电控制；支持跳闸、合闸、事件清零、校时。

u恶性负载

支持恶性负载识别功能及恶性负载事件抄读。支持当电能表发生过载、恶性负载、开表盖事件时，电能表可主动告知无线模块有对应事件发生，能自行触发无线模块的“重要事件即时上报”。

u远程升级

具有模块远程升级功能。

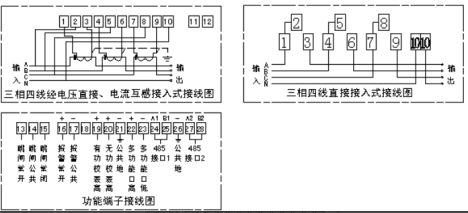

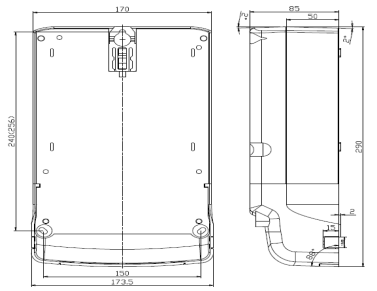

外观尺寸及接线：
