产 品 概 述：

DDSU2319型单相电子式电能表（导轨）是新一代电能计量产品。符合GB/T17215.321-2021和DL/T645-2007标准设计，并且采用先进微电子技术及SMT生产工艺制造。该电能表的用途是对额定电压为220V、额定频率为50Hz的单相有功电能进行计量，并可按照客户需求选配分时计时有功电能功能。

适用范围：

适用于具有主站预付费、集中远程抄表需求并且电表安装比较分散的居民、 小商铺、写字楼内部分户计量等单相用户。

功 能 特 点：

计量功能

具备计量有功电能功能；具有分时计量功能，有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电能量；(可选)。

费率、时段功能（可选）

具有两套费率时段表，可在约定的时刻自动转换；每套费率支持4个费率。具有日历、时钟，全年至少可设置2个时区，在24h内可以任意编程8个时段；时段的最小间隔为15min；时可跨越零点设置。

数据存储功能

支持多种冻结方式，包括：日冻结、月冻结。

通信功能

电能表具有一个RS485接口，1路NB-IoT通讯接口或4G无线通讯接口（可选），用户可从通信接口获取电能表各种数据。通信协议符合部颁DL/T 645-2007多功能电能表通信规约。

显示

液晶显示功能，默认为自动循环显示。

表计在运行一定时间后，自动切换到下一屏的显示，循环显示间隔时间为：5秒。循环显示可设，下表为举例显示项（自动循显）：

保电功能

（1）远程保电

Ø电能表具有远程保电功能，当电能表接收到保电命令时便处于保电状态，在保电状态下的电能表不执行任何情况引起的拉闸操作直至解除保电命令。

Ø保电解除命令只解除保电状态，不改变表计当前状态。

Ø电能表在保电状态下接收到拉闸命令后，电能表不执行拉闸操作，液晶应特殊符号标识电能表提示，提示时间到后（可默认为30秒），提示符号自动消失。

（2）紧急保电电能表应具有保电按键，保电按键键与翻屏键复用。当用户当日用电金额达到跳闸条件，电能表跳闸后，考虑到用户可能在夜间用电或不方便及时充值时，电能表有一个“友好”模式，在未充值时，可紧急采取“紧急保电”的方式来紧急实现复电。

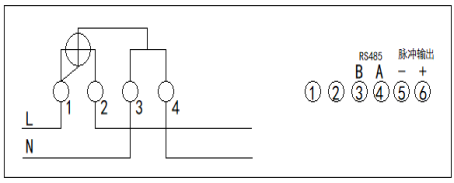

外观尺寸及接线端子图：
